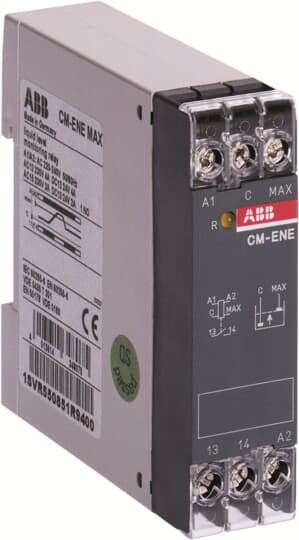

ABB CM-ENE MAX Liquid level relay 1n/o, 24VAC 1SVR550855R9400
ABB CM-ENE MAX Liquid level relay 1n/o, 24VAC 1SVR550855R9400
Regular price
R 707.05 ZAR
Regular price
R 1,285.55 ZAR
Sale price
R 707.05 ZAR
Unit price
/
per
The CM-ENE MAX belongs to the CM liquid level monitoring relay range. It operates with a rated control supply voltage of 24 V AC and has a 1 n/o output contact. It monitors liquid levels of conductive fluids and protects tanks against overflow. The output relay works according to the closed-circuit principle. The sensitivity is 0-100 kOhm fixed. The device offers screw connection terminals.
Specifications
Ordering | |
---|---|
Minimum Order Quantity: | 1 piece |
Customs Tariff Number: | 85364900 |
Popular Downloads | |
Data Sheet, Technical Information: | 2CDC110004C0210_02 |
Instructions and Manuals: | 1SVC550000M9000 |
Dimensions | |
Product Net Width: | 22.5 mm |
Product Net Height: | 78 mm |
Product Net Depth / Length: | 78.5 mm |
Product Net Weight: | 0.106 kg |
Technical | |
Function: | Filling monitoring |
Measuring Range: | 0 ... 100 kΩ |
Number of Electrodes: | 2 |
Rated Control Supply Voltage (Us): | 24 V AC |
Rated Frequency (f): | Supply Circuit 50/60 Hz |
Output: | 1 n/o contact |
Terminal Type: | Screw Terminals |
Rated Operational Current AC-12 (Ie): | (230 V) 4 A |
Rated Operational Current AC-15 (Ie): | (230 V) 3 A |
Rated Operational Current DC-12 (Ie): | (24 V) 4 A |
Rated Operational Current DC-13 (Ie): | (24 V) 2 A |
Rated Insulation Voltage (Ui): | Measuring Circuit / Output Circuit 250 VSupply Circuit / Measuring Circuit 250 VSupply Circuit / Output Circuit 250 V |
Rated Impulse Withstand Voltage (Uimp): | Measuring Circuit / Output Circuit 4 kVSupply Circuit / Measuring Circuit 4 kVSupply Circuit / Output Circuit 4 kV |
Degree of Protection: | Housing IP50Terminals IP20 |
Short-Circuit Protective Devices: | Output Circuit NO - F Type Fuses 10 A |
Connecting Capacity: | Flexible with Ferrule 2x 0.75 ... 1.5 mm²Flexible 2x 1 ... 1.5 mm²Rigid 2x 0.75 ... 1.5 mm² |
Tightening Torque: | 0.6 ... 0.8 N·m |
Wire Stripping Length: | 10 mm |
Mounting Position: | 1 ... 6 |
Mounting on DIN Rail: | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715 |
Standards: | CAN/CSA C22.2 No.14IEC/EN 63000IEC/EN 61000-6-2IEC/EN 61000-6-3UL 508 |
Technical UL/CSA | |
Maximum Operating Voltage UL/CSA: | Output Circuit 300 V AC |
Contact Rating UL/CSA: | B300 |
Connecting Capacity UL/CSA: | Flexible with Ferrule 2x 18-16 AWGFlexible 2x 18-16 AWGRigid 2x 18-16 AWG |
Tightening Torque UL/CSA: | 7.08 in·lb |
Environmental | |
Ambient Air Temperature: | Operation -20 ... +60 °CStorage -40 ... +85 °C |
Maximum Operating Altitude Permissible: | Without Derating 2000 m |
RoHS Status: | Following EU Directive 2011/65/EU |
Certificates and Declarations (Document Number) | |
CB Certificate: | CB_DK-8880 |
CCC Certificate: | CCC_2013010303605960 |
CQC Certificate: | CQC2013010303605960 |
cUL Certificate: | cUL508_E140448 |
Declaration of Conformity - CCC: | 2020980303000202 |
Declaration of Conformity - CE: | 1SVD981024-00 |
Declaration of Conformity - UKCA: | 1SVD981024-10 |
EAC Certificate: | EAC_RU_C-DE.ME77.B.03206 |
Instructions and Manuals: | 1SVC550000M9000 |
RoHS Information: | 1SVD981024-00 |
UL Certificate: | UL508_E140448 |
Container Information | |
Package Level 1 Units: | box 1 piece |
Package Level 1 Width: | 24 mm |
Package Level 1 Height: | 83 mm |
Package Level 1 Depth / Length: | 25 mm |
Package Level 1 Gross Weight: | 0.118 kg |
Package Level 1 EAN: | 4013614348099 |
Classifications | |
Object Classification Code: | B |
ETIM 4: | EC001447 - (Fill) level monitoring relay |
ETIM 5: | EC001447 - (Fill) level monitoring relay |
ETIM 6: | EC001447 - (Fill) level monitoring relay |
ETIM 7: | EC001447 - (Fill) level monitoring relay |
ETIM 8: | EC001447 - (Fill) level monitoring relay |
eClass: | V11.0 : 27371813 |
E-Number (Finland): | 3580838 |
E-Number (Sweden): | 3860806 |
